一、設備介紹

　　在耐火磚生產過程中，耐火磚碼垛機可替代人工實現磚坯的碼垛，它與全自動耐火壓力機協作，實現耐火磚生產的自動化，大大提高了整條生產線的效率。碼磚機是耐火磚生產線的重要配套設備，可根據不同耐火磚機選擇相應的型號，通過更換夾具，一臺自動碼垛機可實現碼垛多種不同規格的耐火磚。

二、設備結構

　　耐火磚碼垛機主要由主體、伺服驅動系統、夾具、 控制系統以及檢測系統等組成，按耐火磚的尺寸和形狀，碼垛相應的層數，具體詳情如何：

　　1、主體

　　碼磚機主體采用框架式結構，用于支撐控制驅動系統和夾具的部件，上部安裝有直線導軌，通過控制系統控制驅動系統，帶動夾具實現耐火磚碼垛;

　　2、伺服驅動系統

　　由伺服電機和同步帶組成，可以精準實現夾具上下、前后、左右的移動;

　　3、夾具

　　用于夾取成型耐火磚的機構，在氣動系統的驅動下，將出磚輸送帶上的耐火磚加起，并合并，將其放置到窯車上碼垛;

　　4、控制系統

　　采用PLC可編程控制器，控制驅動系統工作，通過提前設定好的程序進行控制;

　　5、檢測系統

　　耐火磚在哪個位置，窯車在哪個位置，以及碼垛的層數等都是通過檢測系統來控制，從而控制夾具移動到哪個位置。

三、工作流程

　　耐火磚碼垛機運行前，應檢測設備設置是否正確、窯車放置到位、安全圍欄關閉、設備處于初始狀態;耐火磚壓力機將耐火磚脫模到出磚輸送帶上，輸送到指定位置后，光電傳感器感應到后，向系統發出到位信號，進入碼垛等待狀態;機械手臂運行至碼垛工位，抓取耐火磚，夾具上裝有傳感器，以確認包裝品是否抓住;耐火磚抓住后，設備按照預先設定好的軌跡運行到窯車上方進行擺放，通過傳感器確定產品是否放下，在碼垛移動的同時，夾具氣動裝置工作，將磚縫收緊;耐火磚放下后，設備會循環以前的動作進行下次搬運操作;當碼垛指定層數后，碼垛機發出碼垛完成信號，通知運走垛堆，更換下輛窯車。

四、技術參數

　　以上是耐火磚碼垛機比較常見的兩個型號，我公司還可根據您的耐火磚機型號和要求，進行設備設計與生產，具體技術參數可咨詢我們。

五、客戶工作現場

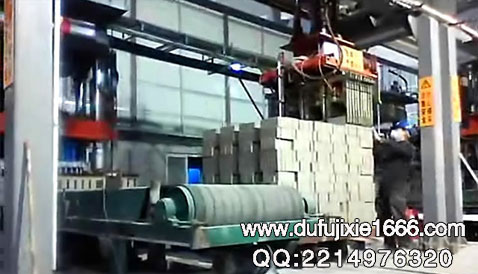

　　以上是我公司在廣東的客戶現場，選用的耐火磚機為YMZA1200-36，裝配型號為DF-72的耐火磚碼垛機，碼垛周期與30s，配合耐火磚機完成碼垛任務。
